Обзор STC – корпуса Master F55 ultimate с блоком питания FP-550PFT
Компания STC на рынке страны объявилась сравнительно недавно. На ТИБО 2015 позиционировала себя как производителя и поставщика компьютерных комплектующих и периферии, в частности, компьютерных корпусов, блоков питания, систем охлаждения, клавиатур и манипуляторов. Эксклюзивным импортером STC в Беларуси является компания «Территория техники», она и предоставила KV корпус для обзора.
В общем, несмотря на молодость, ассортимент STC уже на прилавках, а раз так, почему бы не попробовать его в деле?
Внешний вид

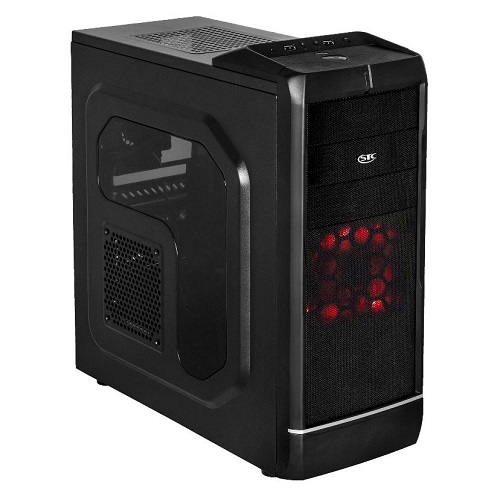

На тест приехал компьютерный корпус со встроенным блоком питания. Модель Master F55 ultimate от собратьев по серии, да и от большинства корпусов других производителей, отличается наличием прозрачного окна сбоку и «башней управления» сверху. То есть, аппаратная начинка системного блока будет доступна взгляду пользователя без вскрытия, а управление (включение, коммутация) им будет осуществляться сверху, а не спереди. В остальном изделие вполне привычное: используется металл, матовый пластик и вставки из сетки. Люфтов и скрипов на первый взгляд не замечено. Цвет черный. В комплекте дополнительно есть заглушка для PCI слота, наборы винтов для крепления, шнур питания длиной 1,8 м с угловой вилкой.
Почти вся лицевая панель корпуса сетчатая. Смотрится такое решение интересно, целостно. Жаль, картина нарушится при установке в корпус оптического привода (доступно 3 слота 5,25”).
Снизу за панелью угадываются контуры 120 мм вентилятора, вверху, в пластике, имеется светодиодный индикатор питания.

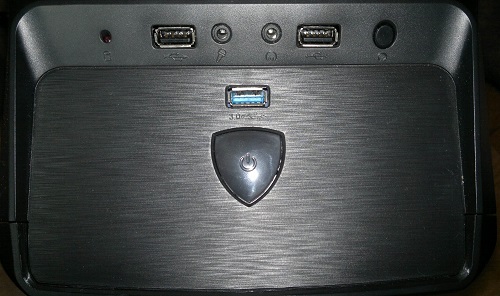

Верхняя грань корпуса металлическая, с прямоугольной перфорацией 140х120 мм в районе установки системы охлаждения процессора. Ближе к лицевой панели, на той самой «башне», расположены основные элементы управления:
— кнопка питания (пластиковая, глянцевая, в виде щита, ход 3-4 мм);
— порт USB 3.0 (синий);
— индикатор активности жесткого диска;
— порт USB 2.0 (черный, 2 шт.);
— разъем 3,5 мм (подключение микрофона);
— разъем 3,5 мм, (подключение наушников);
— кнопка перезагрузки (пластиковая, преднамеренно маленькая).

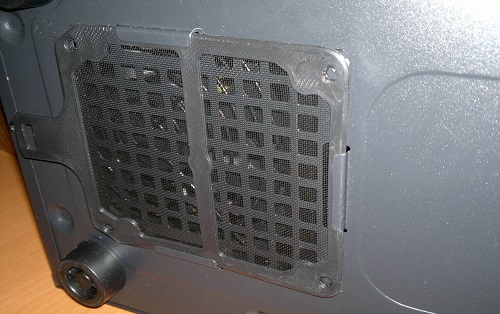

Боковые стенки корпуса металлические, штампованные. Правая глухая, левая – с перфорацией 120х120 мм под установку вентилятора и прозрачной пластиковой вставкой-окном в форме прямого угла. Крепятся стенки винтами, одинаково хорошо закручивающимися как рукой, так и отверткой.
На тыльной стороне корпуса рядом с отверстием под разъемы материнской платы установлен еще один вентилятор диаметром 120 мм. Блок питания расположен внизу, что типично для современных корпусов, над ним – семь посадочных мест под PCI-устройства (часть открытые, часть с заглушками).
Устанавливается корпус на четыре пластиковые ножки высотой около 14 мм. При принудительном шатании корпуса ножки не скрипят, а их высота вполне достаточна для притока воздуха к блоку питания (снизу, через имеющийся пылезащитный фильтр).

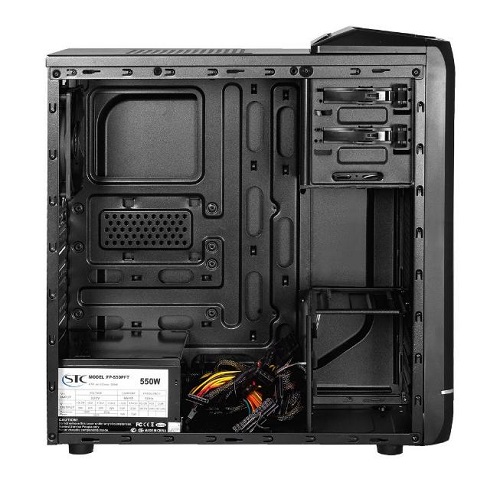

Конструкция
Для сборки шасси использован металл толщиной около 0,5 мм. Тем не менее, из-за большого числа ребер жесткости, хлипкой конструкцию не назовешь. Между правой боковой стенкой и панелью для крепления материнской платы есть около 15 мм свободного пространства, куда вполне можно спрятать провода питания и интерфейсов.
Под установку материнской платы и видеокарты доступна площадь в 320х270 мм (ВхД) – в корпус встанет полноценная ATX материнская плата и большинство современных видеокарт. А вот с охлаждением процессора главное не переборщить – корпус не очень широк, и под радиатор с вентилятором доступно только около 160 мм.
Корзина 3,5” накопителей развернута поперек корпуса, в ней три штатных посадочных места. Вверху корзины предусмотрено одно место под 2,5” накопитель. При изучении изнутри корзины 5,25” устройств стало заметно, что полноценных мест там всего два, зато в самом нижнем, третьем, можно разместить еще один 2,5” накопитель.
Крепеж оптических приводов осуществляется пластиковыми замками, а 3,5” накопителей винтами. Непонятный момент – в корзине для накопителей с одной стороны нет удерживающих «ушек», и потому вставляемые туда жесткие диски проседают.
Как было отмечено выше, в корпусе установлены два 120 мм 7-лопастных вентилятора: спереди на приток (с подсветкой), сзади – на выдув. Оба достаточно тихие, передний подключается стандартным 3pin разъемом, задний – на выбор, 3pin или разъемом для питания PATA-устройств (типа Molex 8981).

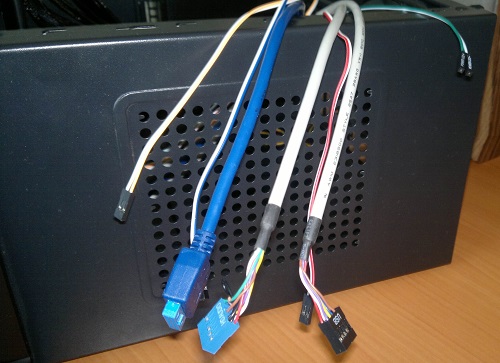

От передней панели внутри корпуса отходит набор достаточно длинных проводов: интерфейсные кабели USB 2.0 (1 шт.), USB 3.0 (1 шт.), подключения микрофона и наушников (1 шт.), провода HDD LED, Power LED, Power SW, Reset SW.

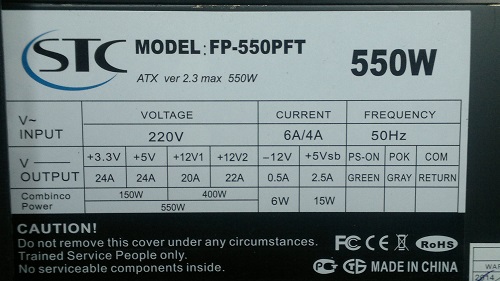

Расположенный внутри корпуса блок питания работает очень тихо: на холостом ходу вентилятора просто не слышно, под нагрузкой из-за работающей начинки системного блока его не слышно тем более.

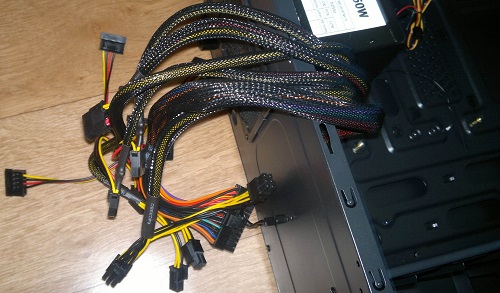

Большой плюс, что все выводы разъемов упакованы в сетчатую оплетку: провода не путаются между собой, не цепляются за части корпуса, хорошо отличимы визуально.
Набор разъемов БП раскидан по шести выводам и выглядят следующим образом:
— Main Power Connector, 20+4 pin (типа Molex Mini-fit Jr) – 50 см;
— Peripheral Power Connector, 4 pin, 1 шт. (типа Molex 8981) и 5 pin, 2 шт. (типа Molex 88751) – 35 см + 13 см +13 см.;
— Peripheral Power Connector, 4 pin, 1 шт. (типа Molex 8981) и 5 pin, 2 шт. (типа Molex 88751) – 35 см + 13 см +13 см.;
— Peripheral Power Connector, 4 pin, 1 шт. (типа Molex 8981) и 5 pin, 2 шт. (типа Molex 88751) – 35 см + 13 см +13 см.;
— P4 Power Connector, 4 pin, 2 шт. (типа Molex 39-01-2040) – 54 см;
— PCI Express Power Connector, 6 pin, 1 шт. и 6+2 pin, 1 шт. – 40 + 12 см.
Длин выводов вполне достаточно для удобного подключения компьютерного «железа».
По состоянию на начало июля со ссылкой на один из популярных Интернет-каталогов STC Master F55 ultimate – самый бюджетный вариант компьютерного корпуса, в котором предусмотрено прозрачное окно.
- Интересный дизайн;
- Жесткая конструкция при малой толщине металла и легкости;
- Много мест для накопителей данных разных размеров;
- Действительно тихий блок питания;
- Оплетка, благодаря которой не путаются провода.
- Нет ушек с одной стороны в корзине для накопителей.
В целом, корпус подойдет широкому кругу покупателей для разных комплектаций и разных задач, а интересный экстерьер даст возможность обыграть «системник» в тех случаях, когда его планируется выставить на стол.
Источник
Chieftec CPS-550S 550W
Средний рейтинг Chieftec CPS-550S 550W — 3,89
Всего известно о 9 отзывах о Chieftec CPS-550S 550W
Ищете положительные и негативные отзывы о Chieftec CPS-550S 550W?
Из 11 источников мы собрали 9 отрицательных, негативных и положительных отзывов.
Мы покажем все достоинства и недостатки Chieftec CPS-550S 550W выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Chieftec CPS-550S 550W, а также предлагаем альтернативные товары аналоги. А стоит ли покупать — решение только за Вами!
Самые выгодные предложения по Chieftec CPS-550S 550W
Отзывы про Chieftec CPS-550S 550W
Комментарий:
Взял для системы Xeon E5450 OC 4.0 + HD7870. В стресс-тесте напряжения по 12V — 11.98, по 5V — 5.20. Замерял мельтиметром.
В целом очень неплохой блок питания за свою цену. Изначально хотел взять на 500W, но в магазине его не оказалось, взял на 550W, разница в цене там была небольшая.
Без нагрузки его практически не слышно, после Aerocool VX-500 — это просто отдых для ушей.
Достоинства:
+Честные 550вт
+Тихий
+Стоит своих денег
Комментарий:
В сравнении с aerocoolом vh 650,просто небо и земля.Не шумит,не слышно треск дросселей,под нагрузкой еле слышно.RX 580 вытягивает на легке.
Достоинства:
Тихий. Удовлетворительно держит напряжения при нагрузке.
Недостатки:
Несколько завышено напряжение на одном из двух купленных блоков (5,3 вместо 5), хотя, нельзя исключать, что это глюк материнки, потому что она показывала высокое значение и с другим блоком питания (не Чифтек).
Неотстегивающиеся кабели, но глупо на это рассчитывать за такую сумму.
Комментарий:
Купили сначала девушке, потом себе на время. Выбирали недели две из нескольких десятков моделей, не пожалели.
Оба очень тихие, стабильные, греются слабо. Единственный нюанс описан в недостатках. На удивление не испытал дискомфорта после бесшумного Corsair RM1000i.
При работе в офисных программах, браузере практически бесшумен. В играх набирает обороты, но продолжает оставаться тихим. Заглушается полностью наушниками дороже четырехсот рублей. Стоят блоки в обоих случаях в дешевых дребезжащих корпусах, кстати.
Конфиги:
1) i3 3250, GTX 660 ti в очень сильном разгоне, SSD, 3 диска 3.5″
2) i7 7700k, 4.8 ГГц, GTX 1070 в разгоне, SSD, два диска 3.5″. Суммарная мощность в стресс-тестах около 430 ватт, замерялась блоком RM1000i. Герой отзыва держит ее спокойно.
Достоинства:
Типа чифтек
Бесшумный при незначительных нагрузках
Недостатки:
В PUBG при загрузке игры начиная с лобби и пока не выйдешь из игры очень жестоко трещат дросселя, такое ощущение, что блок питания коротит причем очень жёстко и раздрающе. Даже в наушниках мерещится этот треск, не говоря о том, что другим людям находящимся в комнате он мешает.
Комментарий:
Купил новый корпус, новый блок, тихие вертушки в корпус. Только кулер боксовым не поменял пока на ryzen 1600, он нормальный, но шумноват. Вообщем треск от БП перекрывает любые шумы в корпусе сейчас. Попробую в СЦ обратиться, если развернут, то замининусую ещё сильнее рейтинг у него. Самое интересное, что 6летний файнпаэр не трещит,немного проседает по линии 12вольт в нагрузках. Чифтек новый кстати тоже проседает, особенно, если в корпусе стоит сверху. Сегодня ставить буду обратно файнпауэр, а чифтек в сервис.
Достоинства:
+тихий (причём очень)
+надёжный
+вообще не греется
+есть разъёмы под всё
+стоит копейки за такую мощность, тишину работы и надёжность
Комментарий:
советую! не хотел покупать из за маленького количества отзывов и обзоров, но рискнул и АБСОЛЮТНО НЕ ЖАЛЕЮ! отличнейший блок за копейки.
Достоинства:
Тихий
Красивый
Достаточное количество кабелей и их длины
Сертификат 80 PLUS Bronze
Недорогой
Комментарий:
Менял в связи с апгрейдом компа. на старом БП хоть и на 650 W от FOX не хватало тока и комп при запуске игры просто выключался.
После установки данного БП на 550W проблем нет никаких.
Все провода завел по правилам через заднюю стенку, длины всех проводов хватило.
Кто-то говорит что шумит кулер из-за пластины — у меня такого нет. Работает тихо и чётко.
Достоинства:
Соответствует заявленным характеристикам
Недостатки:
Сдох после 3х лет службы
Недостатки:
Сгорел на второй день
Достоинства:
Качественный, тихий, надежный
Комментарий:
Пользуюсь данным блоком питания около пяти месяцев. Лишних звуков не издает, да и вообще сам по себе очень тихий. Отличные защитные свойства (пару раз были достаточно сильные перепады напряжения в доме, но компьютер продолжал исправно работать). Брал под систему i5-7400 + gtx 1050 ti, хватает с головой. Покупкой абсолютно доволен, рекомендую.
Источник
Импульсные блоки питания – устройство и ремонт
Сервисный центр Комплэйс выполняет ремонт импульсных блоков питания в самых разных устройствах.
Схема импульсного блока питания
Импульсные блоки питания используются в 90% электронных устройств. Но для ремонта импульсных блоков питания нужно знать основные принципы схемотехники. Поэтому приведем схему типичного импульсного блока питания.
Работа импульсного блока питания
Первичная цепь импульсного блока питания
Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.
На входе блока расположен предохранитель.
Затем стоит фильтр CLC. Катушка, кстати, используется для подавления синфазных помех. Вслед за фильтром располагается выпрямитель на основе диодного моста и электролитического конденсатора. Для защиты от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливают варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.
Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если выйдет из строя диодный мост. Диод не даст пройти отрицательному напряжению в основную схему. Потому, что откроется и сгорит предохранитель.
За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения. А также для первоначальной зарядки конденсатора C1.
Активные элементы первичной цепи следующие. Коммутационный транзистор Q1 и с ШИМ (широтно импульсный модулятор) контроллер. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное. Оно преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.
И еще – для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.
Работа вторичной цепи импульсного блока питания
Во выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр. Он состоит из электролитических конденсаторов и дросселя.
Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Если выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод. Он включает фототранзистор, управляющий драйвером ШИМ. Регулятор TL431 снижает скважность импульсов или вообще останавливается. Пока напряжение не снизится до порогового.
Ремонт импульсных блоков питания
Неисправности импульсных блоков питания, ремонт
Исходя из схемы импульсного блока питания перейдем к ее ремонту. Возможные неисправности:
- Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
- Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
- Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду. Но не всегда. Иногда внешне исправный конденсатор оказывается плохим. Например, по внутреннему сопротивлению.
- Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
- Если не работает ШИМ регулятор, то меняем его.
- Замыкание, а также обрыв обмоток трансформатора. Шансы на починку минимальны.
- Неисправность оптопары – крайне редкий случай.
- Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
- Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.
Примеры ремонта импульсных блоков питания
Например, рассмотрим ремонт импульсного блока питания на несколько напряжений.
Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.
Например, в одном блоке питания оказались неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.
На втором не работал ШИМ контроллер.
На вид все конденсаторы на снимке рабочие, но внутреннее сопротивление у них большое. Более того, внутреннее сопротивление ESR конденсатора 2 в кружке оказалось в несколько раз выше номинального. Этот конденсатор стоит в цепи обвязки ШИМ регулятора, поэтому регулятор не работал. Работоспособность блока питания восстановилась только после замены этого конденсатора. Потому что ШИМ заработал.
Ремонт компьютерных блоков питания
Пример ремонта блока питания компьютера. В ремонт поступил дорогой блок питания на 800 Вт. При его включении выбивало защитный автомат.
Выяснилось, что короткое замыкание вызывал сгоревший транзистор в первичной цепи питания. Цена ремонта составила 3000 руб.
Имеет смысл чинить только качественные дорогие компьютерные блоки питания. Потому что ремонт БП может оказаться дороже нового.
Цены на ремонт импульсных БП
Цены на ремонт импульсных блоков питания очень отличаются. Дело в том, что существует очень много электрических схем импульсных блоков питания. Особенно много отличий в схемах с PFC (Power Factor Correction, коэффициент коррекции мощности). ЗАС повышает КПД.
Но самое важное – есть ли схема на сгоревший блок питания. Если такая электрическая схема есть в доступе, то ремонт блока питания существенно упрощается.
Стоимость ремонта колеблется от 1000 рублей для простых блоков питания. Но достигает 10000 рублей для сложных дорогих БП. Цена определяется сложностью блока питания. А также сколько элементов в нем сгорело. Если все новые БП одинаковые, то все неисправности разные.
Например, в одном сложном блоке питания вылетело 10 элементов и 3 дорожки. Тем не менее его удалось восстановить, причем цена ремонта составила 8000 рублей. Кстати, сам прибор стоит порядка 1 000 000 рублей. Таких блоков питания в России не продают.
Не смогли починить БП? Обращайтесь в Комплэйс.
Устройство китайских зарядок для ноутбуков описано здесь.
