Штырьковые разъемы питания sub 108 sub

Набор переходников для различных разъёмов питания.

Цена: Брал за 14,35$ (на данный момент акция цена 13,63)

Перейти в магазин

Приветствую тебя читатель! Сегодняшний обзор посвящён всем обладателям лабораторных блоков питания и тем кому вечно попадаются девайсы с экзотическими разъёмами питания.Милости просим. Если Вы счастливый обладатель лабораторного блока питания, то для того что бы его использовать по назначению вам понадобиться пара проводов.Естественно можно обойтись парой кусков проводов, добавив по вкусу «крокодилы» и «бананы» можно получить вполне себе годные приспособы для запитывания различных самодельных девайсов. Можно потратить денег и купить готовые комплекты как на фото ниже.Однако скорее всего Вам придётся столкнутся с ситуацией когда все крокодилы с бананами и кокосами окажутся бесполезны ибо на руках у Вам девайс с немножечко нестандартным разъёмом питания.Именно тут придёт на помощь герой обзора. Скажу сразу вещь не первой необходимости ~~и даже не второй~~и даже при своейне высокой цене интерес вызовет у ограниченного круга людей.В первую очередь данный набор буде интересен для людей занимающихся ремонтами, особенно ремонтами ноутбуков (впрочем именно для этих целей этот набор и позиционируется).
Посылка была с треком упаковка была хорошей, а что было внутри рассмотрим поподробнее.Набор напичкан, как по мне, лишними (не самыми качественными) вещами.Это пара посредственных штекеров типа банан, пара маленьких крокодилов и пара больших крокодилов с проводом.Полезность данных аксессуаров сомнительная, качество очень низкое к лоту они явно добавлена для ~~веса~~ цены. Китай такой Китай (типичный китайский провод где 80% площади сечения изоляция и пару медных волосин).Идём далее провод, скорее всего это замена для ноутбучного провода питания, есть ферритовый бочонок длина 110 см.Жилы тонкие лужёные похожие на медные.На другой стороне штекер на который должны будут надеваться переходники.Следующая безделушка это своеобразный змей горыныч.

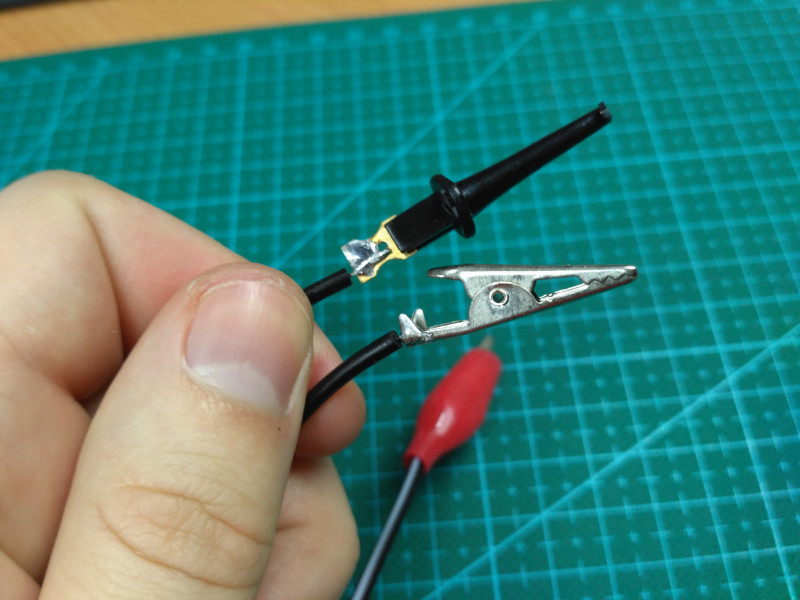

Одним своим существованием горыныч будоражит сознание.В голове мелькают вопросы как? зачем? почему? Рассмотрим поподробнее эту приспособу. Первое что бросается в глаза это очень дешёвые разъёмы банан (я всегда считал разъёмы DT83x мультиметров самыми худшими в мире, но теперь моё мнение пожалуй изменилось) Дальше интереснее этот девай снабжён 4 крюками (я такие покупал отдельно вполне себе полезная вещь) единственное непонятно почему их четыре и для чего жёлтый и зелёный.Есть ещё пара крокодилов, к слову всё держится на пайке (что приятно удивило).Загадочная коробочка именно в ней кроется один их секретов мироздания. Внутри всё простенько.1 резисторный делитель + 1 последовательно подключенный резистор.Итак горынич представляет из себя следующее: красный банан соединены с красными крюками крокодилами и +5V USB, чёрный соответственно с GND USB и чёрными.Желтый крюк это выход с делителя напряжения (20К/20К), зелёный крюк через резистор подключен к чёрному банану.
Кто в курсе нафига он такой надо?

Так а теперь к самому полезному в моей покупке.36 шт. переходников из них 34 на специальных креплениях и 2 россыпью.В креплениях переходники держатся очень надёжно.Если заглянуть в переходник, то видна пружина распорка. Размер гнезда заявлен 5,5мм на 2,1мм. Как этим всем добром пользоваться понятно и без инструкций, берём подходящий переходник и комплектный кабель и получаем подходящий кабель для девайса с хитрожёпым разъёмом питания.Здесь необходимо сказать что если использовать комплектный кабель то есть минимальный люфт(не критичный), у себя в заначках я нашёл более приемлемый вариант отсутствуют люфты и более толстые медные жилы.Быстренько нахожу различные девайсы с внешним БП. Так совпало что у них абсолютно разные разъёмы питания (именно для таких ситуаций и надо данный набор)Подбираем переходники нужного размера. ProfitНиже ещё фото

Заключение:
Данный набор переходников будет полезен в первую очередь тем кто занимается ремонтом электроники, если дело касается ремонта ноутбуков тут однозначно маст хэв. Большой набор можно не покупать, на али продаются более дешёвые варианты + отдельно переходники поштучно (есть и для яблочной продукции по цене 5$ за шт.). Для простого пользователя различных гаджетов данный набор будет избыточным (обычно в комплекте с устройством идёт подходящий БП), как вариант это универсальный блок питания (5В,9В,12В) + более простой набор переходников (есть за 7$) что позволит либо заменить вышедший из строя БП до покупки нового, либо сэкономить место в чемоданах при поездках на отдых.

Всем добра и правильной полярности )

Источник

штырьковые разъемы питания ₁₀₈

Страница: 1 2 3

DJK-11A, Разъёмы аудио, «banana»
KLS Electronic

K375K(DJK-03B), гнездо питания в корпус 2.5 мм
Long Ji Uang

L-KLS1-DC-002A-1.3 (DJK-05D), гнездо на плату d=1.3мм
KLS Electronic

14-0313, Разъем питания штекер 5.5×2.1×10мм с проводом 20см
Китай

14-0313-1, (14-03-10)Разъем питания гнездо 5.5×2.1×10мм с проводом 20см
Китай

14-0314, Разъем питания штекер 5.5×2.1 с клеммной колодкой
Китай

14-0314-1, Разъем питания гнездо 5.5×2.5×1мм с проводом 20см
Китай

14-0315, разъем питания гнездо 2.1х5.5 с клеммной колодкой
Rexant

14-0326, Разъем питания штекер 5.5×2.5×10мм
Rexant

25-364-48, Влагозащитный колпачок гнезда автоприкуривателя резина
ТАЙВАНЬ

3-150, Разъем питания гнездо 3.5×1мм пластик на плату
Китай

3-151, Разъем питания гнездо 3.5×1.3мм пластик на плату
Китай

3-160, Разъем питания штекер 3.8x1x9.5мм пластик на кабель
Китай

3-180, Разъем питания штекер 4×1.7×9.5мм пластик на кабель
Китай

3-190, Разъем питания штекер 4.75×1.7×9.5мм пластик на кабель
Китай

3-220, Разъем питания штекер 5.5×2.1×9мм пластик на кабель
Китай

3-221, Разъем питания штекер 5.5×2.1×14мм пластик на кабель
Китай

3-222, Разъем питания штекер 5.5×2.5×9.5мм пластик на кабель
Китай

3-223, Разъем питания штекер 5.5×2.5×14мм пластик на кабель
Китай

3-224, Разъем питания штекер 5.5×2.1×14мм пластик на кабель
Китай

3-228, Разъем питания гнездо 5.5×2.5мм металл на панель с гайкой
Китай

3-230, Разъем питания гнездо 5.5×2.5мм с отключением пластик на панель
Китай

3-231, Разъем питания гнездо 5.5×2.1мм пластик на плату
Китай

3-234, Разъем питания гнездо 5.5×2.5мм пластик на панель с гайкой
Китай

3-237, Разъем питания гнездо 5.5×2.1мм пластик на кабель
Китай

3-238, Разъем питания гнездо 5.5×2.5мм пластик на кабель
Китай

3-400, штекер автоприкуривателя пластик, на кабель
Китай

3-412, Разъем питания гнездо автоприкуриватель пластик на панель
Китай

DC-005, гнездо на плату 5.5 x 2.1 мм, штырь 2мм (TC-005)
Китай

NP-130, штекер питания 1×3.4×9.6мм (аналог MP-332)
Китай

Разъем питания штекер 2.1х5.5×10 мм REXANT 14-0311

14-0312, Разъем питания штекер 5.5×2.1×10мм пластик на кабель угловой
Китай

14-0313, Разъем питания штекер 2.1х5.5×10мм с проводом 20см
Китай

14-0314, Разъем питания, штекер, 2.10 х 5.50, с клеммной колодкой
Китай

14-0315, Разъем питания гнездо 2.1х5.5 с клеммной колодкой
Китай

3-229, гнездо питания 5.5×2.1мм с отключением на панель (DS-205)
Китай

AC-015, Разъем питания 220В на панель
Китай

AC-021, Розетка сетевая 220В на блок с защелкой
Китай

CP-705-EN, штекер в прикуриватель без предоxранителя
Dragon City

CP-711, штекер в прикуриватель с держателем для предоxранителя
Dragon City

Страница: 1 2 3

Купить штырьковые разъемы питания в интернет-магазине

Штырьковые разъемы питания – электрические соединители низко-вольтного питания постоянного тока. Штырьковые разъемы питания широко при-меняются для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы и т.д.
Штырьковые разъемы выпускаются в следующих шести исполнениях: на кабель (для пайки), с клеммной колодкой на кабель, на кабель под прямым углом, на ка-бель с амортизатором (гибкий хвостовик), на плату, на блок. Для любого радио-электронного устройства исполнение разъема подбирается индивидуально, в за-висимости от условий эксплуатации, формы корпуса, типа кабеля, назначения устройства и т.д.

Интернет-магазин Платан предлагает Разъемы питания и штырьковые разъемы питания различных производителей по конкурентной цене. Для выбора компонента используйте поиск по параметрам, техническую документацию и описание. Доставка товара осуществляется различными транспортными компаниями или самовывозом из офисов в Москве и Санкт-Петербурге, предлагаем любые виды оплаты.

Источник

15 адаптеров быстрой зарядки для смартфонов и планшетов

Полезные устройства, которые экономят драгоценное время и подходят даже для подпитки ноутбуков.

1. Ugreen Mini USB Charger

Максимальный ток: 2,1 А.
Суммарная мощность: 10 Вт.
Доступные разъёмы: один USB-A.

Этот крошечный адаптер станет отличной заменой стандартному из комплекта смартфона или планшета. Совместим с гаджетами Apple, Samsung, Xiaomi, LG и других брендов. Прочный корпус выполнен из белого или чёрного пожаробезопасного пластика. Есть защита от перенапряжения и перегрева.

Цена: 369 рублей.

2. Baseus Quick Charger

Максимальный ток: 3 А.
Суммарная мощность: 24 Вт.
Доступные разъёмы: один USB-A.

Довольно компактный по размерам зарядник, способный выдать внушительный ток при подпитке устройств, поддерживающих стандарт Quick Charge 3.0. На стильном корпусе в виде бруска со скруглёнными гранями есть две небольшие выемки, за которые удобно браться, вытаскивая адаптер из розетки.

Цена: 590 рублей.

3. Samsung Travel Adapter

Максимальный ток: 2 А.
Суммарная мощность: 15 Вт.
Доступные разъёмы: один USB-A.

Ещё один миниатюрный адаптер, не занимающий много места. Гаджет совместим не только с SAMSUNG, но и с техникой других брендов. Поддерживает Quick Charge 2.0 и фирменную технологию Samsung Adaptive Fast Charging. В комплекте идёт качественный кабель USB-C длиной 1,5 м.

Цена: 1 118 рублей.

4. Baseus Bojure Series

Максимальный ток: 3 А.
Суммарная мощность: 23 Вт.
Доступные разъёмы: два USB-A.

Мощный двухпортовый зарядник, который позиционируется как дорожный аксессуар. Благодаря приплюснутой форме легко помещается в любой карман. Один из портов поддерживает стандарт Quick Charge 3.0 и способен выдать ток до 3 А, второй предназначен для обычных устройств и имеет 1 А на выходе.

Цена: 885 рублей.

5. Floweme Dual USB Charger

Максимальный ток: 2,4 А.
Суммарная мощность: 12 Вт.
Доступные разъёмы: два USB-A.

Стильный адаптер для одновременной зарядки двух устройств с мягким светодиодным индикатором работы. Выходная мощность распределяется автоматически в зависимости от потребления устройств. Силовая часть платы имеет четыре ступени защиты.

Цена: от 221 рубля.

6. Hoco C75

Максимальный ток: 2,4 А.
Суммарная мощность: 12 Вт.
Доступные разъёмы: два USB-A, один Lightning/USB-C.

Необычная зарядка, над которой как следует потрудились дизайнеры. Во время работы вырез в корпусе эффектно подчёркивается футуристичной голубой подсветкой. В дополнение к двум USB-портам есть встроенный кабель Lightning или USB-C, позволяющий не таскать с собой провод из комплекта. Есть девять уровней защиты, включая блокировку при перегреве и коротком замыкании.

Цена: 314 рублей.

7. Aukey P2-Y2

Максимальный ток: 3 А.
Суммарная мощность: 30 Вт.
Доступные разъёмы: один USB-A, один USB-C.

Внушительный универсальный адаптер со стандартным портом USB-A и разъёмом USB-С для современных устройств. Первый поддерживает адаптивную быструю зарядку, второй — Quick Charge 3.0. На корпусе есть индикатор подачи напряжения, а в комплект поставки включён качественный кабель USB-C.

Цена: 880 рублей.

8. Pzoz 30W Fast Charger

Максимальный ток: 3 А.
Суммарная мощность: 30 Вт.
Доступные разъёмы: три USB-A.

Функциональный трёхпортовый зарядник в относительно компактном корпусе. Для быстрой подпитки гаджетов есть поддержка технологии Quick Charge 3.0. Встроенный цифрой индикатор отображает текущий ток заряда. Блок питания имеет тепловую защиту, а также функцию отключения при перенапряжении, коротком замыкании и превышении допустимого уровня тока.

Цена: 569 рублей.

9. Baseus International Plug Power Adapter

Максимальный ток: 3 А.
Суммарная мощность: 18 Вт.
Доступные разъёмы: один USB-A, один USB-C.

Комбинированное устройство «2 в 1», в котором совмещены дорожный адаптер для розеток по всему миру и зарядка для гаджетов с поддержкой Quick Charge 3.0. На борту как традиционный порт USB-A, так и современный USB-C. Контакты вилок прячутся в корпус, превращая его в гладкий кирпичик. При необходимости зарядку можно снять и использовать адаптер отдельно для подключения бытовых приборов.

Цена: 1 257 рублей.

10. Xiaomi Mi USB Multiple Hub

Максимальный ток: 3 А.
Суммарная мощность: 60 Вт.
Доступные разъёмы: пять USB-A, один USB-C.

Мощная зарядная станция от Xiaomi, которая несмотря на большое количество портов имеет очень компактный вид. На верхней части молочно-белого корпуса под логотипом есть светодиодный индикатор, на задней — только разъём сетевого кабеля. Порт USB-C поддерживает технологию Power Delivery, один из USB-портов совместим со стандартом Quick Charge 3.0, остальные четыре способны выдать ток до 2,4 А одновременно.

Цена: от 1 397 рублей.

11. Anker PowerPort Speed 5

Максимальный ток: 3 А.
Суммарная мощность: 63 Вт.
Доступные разъёмы: пять USB-A.

Добротная зарядная станция в строгом минималистичном дизайне. Единственным украшением матового корпуса является лишь синий индикатор питания. Два верхних порта совместимы с технологиями Power IQ и Quick Charge 3.0, остальные поддерживают только Power IQ. Силовая часть блока питания имеет многоуровневую защиту от перегрева, короткого замыкания и других неприятностей.

Источник

Кабели, адаптеры, зарядные

24VРазъем выходного напряжения N/AVРазъем Выходной ток N/AAUSB Выходное напряжение 4.8

5.3VUSB Выходной ток 1AДлина кабеля 60cmИнтерфейс / порт USB 2.0

Кабели, адаптеры, зарядные

С увеличением использования всевозможных устройств в 21-м веке, производители придумали множество различных видов зарядных устройств. Они могут соответствовать разным потребностям, требованиям определенных параметров и внешнему виду. Они понимают, что технологии изготовления зарядных устройств являются неустойчивым, и их решение было создать различные варианты зарядки телефонов или же просто подключить зарядное к навигатору. Одними из таких новинок является автомобильные зарядные устройства.

Благодаря автомобильным USB, людям больше не придется носить зарядные устройства с собой. Владельцы смартфонов могут подключить свое устройство к порту на торпеде автомобиля, и заряжать во время пути.

Прикуриватель в автомобиле способен обеспечить мощностью для заряда нескольких гаджетов одновременно. Для этого необходимо купить автомобильное зарядное устройство. Такое устройство является адаптером с несколькими USB выходами. К нему подключается не только зарядка для телефона, но и зарядное для видеорегистратора, планшета, навигатора.

Сейчас, купить автомобильное зарядное возможно размером с зажигалку. С немного незначительным увеличением размера, можно приобрести адаптер с 3-4 USB портами. К Вашему автомобильному прикуривателю, всегда будет возможность подключить зарядное устройство для навигатора, параллельно которому будет работать зарядное для планшета или телефона. Некоторые автомобильные устройства имеют жесткие диски большого объема, а значит и требуют больше энергии, чем обычный порт USB может обеспечить. Поэтому, большинство автомобильных зарядных имеют 2 и больше порта для зарядки. Такие адаптеры с двойным портом, способны зарядить два USB-устройства одновременно. Кроме того, современные адаптеры мощные и способны выдавать до 2,4 ампер тока на выходе для быстрой зарядки смартфонов, которые требуют дополнительный ток.

Некоторые автомобильные зарядные имеют разные порты для всевозможных устройств. Чаще всего, они отличаются скоростью заряда. Это связано с тем, что существует три основных типа USB-порт, которые встречаются в устройствах. USB 1.0 и 2.0 имеют четыре контакта, которые несут 5-вольтовый ток. USB 3.0 имеет дополнительный 5 контакт, с помощью которого можно достичь мощности почти в 2 раза больше. Однако, Вы можете подключить любое устройство и любой кабель к любому порту USB, не боясь поломки.

В зависимости от глубины Вашего разъема для прикуривателя, зарядное устройство для планшета можно подобрать по размеру, что бы оно находилось на одном уровне с панелью. Маленький размер является большим преимуществом в автомобилях, у которых прикуриватель находится в неудобных местах с ограниченными габаритами. Небольшой размер также означает, что зарядное для телефона легко помещается в карман или кошелек, что позволяет его брать с собой, чтобы использовать в другом автомобиле.

Еще одна приятная особенность — светодиодный индикатор, который отображает состояние подключение. Яркость диода специально рассчитана, чтобы не отвлекать внимание при движении в темное время суток. Гнезда подсвечиваются достаточно ярко, чтобы позволить Вам увидеть порты в темноте.

Некоторые автомобильные зарядные устройства имеют возможность сообщать информацию водителю о состоянии машины, заряд аккумулятора, температуры внутри автомобиля. Люди с детьми могут оценить автомобильное зарядное устройство с защитной крышкой — это предотвратит повреждение, если кто-то разольет напиток в автомобиле. Он также остановит любопытных детей ясельного возраста от попадания их пальцев в розетку. Если автомобиль имеет полностью черный интерьер, советуют избегать покупки стандартного черного зарядного устройства и покупать ярких тонов, которые легко обнаружить в темном салоне.

Источник

Штырьковые разъемы питания sub 108 sub

Распиновка разъемов блока питания компьютера по цветам и напряжению

Компьютерный блок питания подключается к потребителям внутри корпуса ПК с помощью разъемных соединений. Это позволяет быстро отключить и подключить устройства для диагностики или замены. Хотя разработчики большинства разъемов предусмотрели защиту от неправильного включения, и соединить коннекторы неверно невозможно, знать, что представляет собой распиновка блока питания компьютера – важно. Это позволит избежать проблем при комплектовании или модернизации ПК.

Вольтаж и цветовая маркировка кабелей

В целях приведения к единому стандарту и минимизации ошибок при монтаже и подключении, для каждого напряжения принято использовать провода с соответствующим цветом изоляции. Это помогает быстро сориентироваться и при диагностике компьютера. По цветам проводов напряжения маркируются:

0 В (земля, общий провод) – черный;
+5 вольт – красный;
-5 вольт – белый;
+12 вольт – желтый;
+3.3 вольта – оранжевый;
-12 вольт – синий.

Для напряжений, применяемых не для питания компонентов компьютера (сигналы управления и т.д.), используются другие цвета, даже если уровни напряжения совпадают с указанными. Этих стандартов придерживаются даже малоизвестные производители электроники из Юго-Восточной Азии. Другое дело, что их цветовая маркировка зачастую не позволяет отличить оранжевый цвет от желтого или красного, а иногда и черный от синего или фиолетового цвета.

Виды разъемов для питания компонентов ПК

Форму и положение разъемов внутреннего блока питания персональных компьютеров регулирует стандарт ATX, пришедший на смену устаревшему AT. Для подключения устройств к источнику электрической энергии в основном применяются:

ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
коннектор 4 или 8 пин – для питания процессора;
Molex – для питания многих периферийных устройств;
SATA power – для питания жестких или твердотельных дисков;
PCI Expess – для запитки видеокарт.

Также внутри ПК можно найти и другие разъемы. Некоторые устарели и встречаются редко (например, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

Самый большой по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно встретить разъемы питания устаревших компьютеров на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Часть каналов являются сигнальными и служат для управления блоком питания:

вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
вывод 13 дополнительный коричневый провод — Sense – обратная связь для автоматической регулировки напряжения.

Также надо отдельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно предназначено для питания внутренней схемы БП и одновременно служит в качестве дежурного напряжения для запуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х крайних выводов – пары 11-12 и 23-24. В новом, 24-контактном коннекторе, эта секция может быть выполнена съемной.

Для процессора

Производительность процессоров в последние десятилетия неуклонно растет. Растет и их энергопотребление. Питаются процессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около двух десятилетий назад произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи одинаковой мощности при большем напряжении требуется меньший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов. Два контакта предназначены для напряжения+12 вольт (желтый провод) и два – земля (провод в черной изоляции).

Гнезда на разъеме и пины на плате расположены в два ряда по назначению. Два вывода выполняют функцию ключа – их форма отличается от остальных, поэтому ошибочное подключение невозможно.

С ростом производительности стало расти количество VRM (сначала на серверах, потом и на персональных компьютерах), поэтому встал вопрос о рациональном распределении мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

В остальном от предыдущего варианта принципиальных отличий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

Прогресс не остановить, потребление энергии процессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошлое.

Для видеокарты (PCI Express)

Видеокарты предыдущих поколений, имеющие невысокую производительность, и современные модели бюджетного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

Современным производительным картам этого недостаточно, поэтому для них предусмотрен дополнительный вход питания PCI Express. Изначально он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной способности стало недостаточно, и последующие стандарты ATX пополнил разъем на 8 контактов и на 120 ватт.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий использовать его как для 6-пиновых коннекторов видеокарт, так и для 8-пиновых.

Для самых современных видеокарт производители применяют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

Для жестких дисков и прочих устройств (SATA, MOLEX)

Для подключения жестких дисков и некоторой другой периферии долгое время использовался разъем Molex (по названию фирмы-изготовителя). Его достоинство – вилки и розетки с большими, мощными контактами, надежно работающими при больших токах.

Втычные элементы расположены в один ряд. Разъем также имеет ключ, исключающий неверное соединение. Два внутренних пина предназначены для земляных проводов (черных). К крайним подключаются проводники с напряжением +5 вольт и +12 вольт. Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

Передаваемая по линии питания мощность ограничивается не только нагрузочной способностью разъема, но и сечением проводов подключенного кабеля, шириной дорожек печатной платы и т.д. Для определения наибольшей мощности линии надо выбирать возможности наименее мощного компонента.

В связи с возросшей популярностью стандарта SATA, разъемы Molex вытесняются коннекторами питания SATA, имеющими 15 выходов. На каждое напряжение задействовано 3 пина, что позволяет передавать большую мощность, не увеличивая сечение проводников и сохраняя гибкость кабеля. Группы напряжений разделены группами нулевых проводов (по 3 проводника). Распиновка разъема – в таблице.

Номер контакта	Цвет провода	Уровень напряжения, В
1	Оранжевый	+3,3
2	Оранжевый	+3,3
3	Оранжевый	+3,3
4	Черный	0 В
5	Черный	0 В
6	Черный	0 В
7	Красный	+5
8	Красный	+5
9	Красный	+5
10	Черный	0 В
11	Черный	0 В
12	Черный	0 В
13	Желтый	+12
14	Желтый	+12
15	Желтый	+12

Стандарт SATA предполагает подключение устройств двумя разъемами – для питания и для передачи данных. Их путать не следует.

Какие могут понадобиться переходники

При модернизации компьютера или при изначальной сборке может получиться так, что у блока питания отсутствуют необходимые разъемы для подключения периферийных устройств, и подобрать БП со всеми необходимыми коннекторами не удается. В этом случае выручат переходники с одних типов соединительных терминалов на другие. Так, если вместо устаревшего жесткого диска с питанием посредством разъема Молекс устанавливается новое устройство, выполненное по стандарту SATA, потребуется жгут с двумя коннекторами: с одной стороны Molex, с другой — SATA-Power.

Если у БП имеются незадействованные разъемы SATA, их можно использовать для питания производительных видеокарт. Для этого понадобится соответствующий переходник.

Если на материнской плате предусмотрен разъем для питания VRM (процессора) на 8 контактов, а в БП коннектор рассчитан на 4 (и наоборот), также можно приобрести специальный переходной жгут. Но его можно не покупать – эти разъемы полностью совместимы, и прекрасно подходят друг к другу без переходных кабелей.

Если на блоке питания разъем для материнской платы содержит 20 пинов, а на блоке питания – 24 (и наоборот), то тут также поможет жгут с двумя разъемами.

Это основные переходные кабели. В процессе сборки компьютера могут понадобиться и другие переходники. Все они имеются в продаже.

Вывод и тематические видео

Многообразие разъемов, применяемых в системе питания ПК, с одной стороны создает определенную растерянность у неопытных пользователей, решивших собрать новый компьютер или модернизировать старый. С другой стороны, это удобно – меньше возможностей что-то неверно подключить. Несколько облегчит жизнь введение стандарта ATX12VO, предусматривающий питание всех устройств только от 12 вольт. В любом случае, сведения, приведенные в обзоре, будут полезны.
