Для управления электронными схемами применяются различные устройства, которые помогают настраивать и разветвлять сигналы. Для сравнения двух разных импульсов часто используется компаратор с однополярным питанием.

Обозначение и технические характеристики

Компаратор – это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор.

УГО отображение компаратора выглядите следующим образом:

Изначально использовался только интегрированный компаратор напряжения (MAX 961ESA, PIC 16f628a), который известен как высокоскоростной. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети.

Сейчас гораздо чаще используется аналоговый цифровой компаратор (Attiny/ Atmega 2313), у которого транзисторный ввод. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше. Устройство может быть также ультра быстрого типа (стереокомпаратор), благодаря чему входной сигнал меньше обозначенного диапазона, к примеру, 0,2 Вольта. Как правило, используемый диапазон ограничивается только конкретным входным напряжением.

Помимо простого прибора, также существует видеоспектральный компаратор на ОУ (операционном усилителе). Это прибор, у которого очень тонко сбалансирована разница входа и высокого сопротивления сигнала. Благодаря такой характеристики, операционный компаратор используется в низкопроводимых схемах с небольшим вольтажем.

В теории, частотный операционный усилитель работает в конфигурации с открытым контуром (без отрицательной обратной связи) и может быть использован в качестве компаратора низкой производительности. Но при этом, не инвертирующий вход (+ V) находится на более высоком напряжении, чем на инвертирующий (V-). Высокое усиление, выходящее из операционного усилителя, провоцирует выход низкого напряжения на входе в устройство.

Когда неинвертирующий вход падает ниже инвертирующего входа, выходной сигнал насыщается при отрицательном уровне питания, то он все равно может проводить импульсы. Выходное напряжение ОУ ограничивается только напряжением питания. Принципиальная электрическая схема ОУ работает в линейном режиме с отрицательной обратной связью, с помощью сбалансированного сплит-источника питания (питание от ± V S ). Многие приборы, работающие с компаратором, также имеют свойство фиксировать полученные данные при помощи видео-, фото- или документальной записи. Эти электронные принципы не работают в системах, где используются разомкнутые контуры и низкопроводящие элементы.

Но у компараторного усилителя существует несколько существенных недостатков:

1. Операционные усилители предназначены для работы в линейном режиме с отрицательной обратной связью. Но при этом, ОУ имеет более длительный режим восстановления;
2. Почти все операционные усилители имеют конденсатор внутренней компенсации, который ограничивает скорость нарастания выходного напряжения для высокочастотных сигналов. Исходя из этого, данная схема немного задерживает импульс;
3. Компаратор не имеет внутреннего гистерезиса.

Из-за этих недостатков, компаратор для управления различными схемами, в большинстве случаев, используется без усилителя, исключением является генератор.

Компаратор предназначен для производственных процессов с ограниченным выходным напряжением, которое легко взаимодействует с цифровой логикой. Поэтому его часто используются в различных термических приборах (терморегулятор, реле температуры). Также его применяют для сравнения сигналов и сопротивлений таких устройств, как таймер, стабилизатор и прочая схемотехника.

Источник



Схемы на компараторах

Как работает компаратор напряжения

Во многих описаниях компаратор сравнивается с обычными рычажными весами, как на базаре: на одну чашу кладется эталон – гири, а на другую продавец начинает подкладывать товар, например, картошку. Как только вес товара становится равным весу гирь, точнее чуть больше, чашка с гирями устремляется вверх. Взвешивание закончено.

То же самое происходит и с компаратором, только в этом случае роль гирь выполняет опорное напряжение, а в качестве картошки используется входной сигнал. Как только на выходе компаратора появляется логическая единица, то считается, что сравнение напряжений произошло. Вот это и есть то самое «чуть больше», которое в справочниках называется «пороговая чувствительность компаратора».

Проверка компаратора напряжения

Начинающие радиолюбители – электронщики часто спрашивают, как проверить ту или иную деталь. Для проверки компаратора какой-то сложной схемы собирать не надо. Достаточно на выход компаратора подключить вольтметр, а на входы подать регулируемые напряжения, и определить, работает компаратор или нет. И уж, конечно, будет совсем хорошо, если еще не забыть подать на компаратор напряжение питания!

Однако, при этом не следует забывать, что многие компараторы имеют выходной транзистор, у которого выводы коллектора и эммитера просто «висят в воздухе», о чем было рассказано в статье «Аналоговые компараторы». Поэтому, эти выводы надо соответствующим образом подключить. Как это сделать показано на рисунке 1.

Рисунок 1. Схема подключения компаратора

На инверсный вход компаратора подано опорное напряжение, полученное с делителя R2, R3 из напряжения питания +5В. В результате на инверсном входе получается 2,5В. Предположим, что движок переменного резистора R1 находится в нижнем по схеме положении, т.е. напряжение на нем 0В. Такое же напряжение и на прямом входе компаратора.

Если теперь вращением движка переменного резистора R1 постепенно увеличивать напряжение на прямом входе компаратора, то при достижении 2,5В на выходе компаратора появится логическая 1, которая откроет выходной транзистор, зажжется светодиод HL1.

Если теперь движок R1 вращать в сторону уменьшения напряжения, то в определенный момент светодиод HL1, несомненно, погаснет. Это говорит об исправной работе компаратора.

Эксперимент можно несколько усложнить: измерить вольтметром напряжение на прямом входе компаратора, и зафиксировать при каком напряжении светодиод засветится, а при каком погаснет. Разница этих напряжений и будет гистерезисом компаратора. Кстати, некоторые компараторы имеют специальный вывод (pin) для регулировки величины гистерезиса.

Для проведения такого опыта понадобится цифровой вольтметр, способный «поймать» милливольты, многооборотный подстроечный резистор и изрядное терпение исполнителя. Если терпения для проведения такого эксперимента недостаточно, можно проделать следующий, куда более простой: поменять местами прямой и инверсный входы, и, вращая переменный резистор, понаблюдать, как ведет себя светодиод, т.е. выход компаратора.

На рисунке 1 показана просто структурная схема, поэтому номера выводов не указаны. При проверке реального компаратора придется разобраться с его цоколевкой (распиновкой). Далее будут рассмотрены некоторые практические схемы и приведено краткое описание их работы.

Часто в одном корпусе располагается несколько компараторов, два или четыре, что позволяет создавать различные устройства, не устанавливая на плате лишних микросхем. Компараторы могут быть независимы друг от друга, но в некоторых случаях имеют внутренние соединения. В качестве такой микросхемы рассмотрим сдвоенный компаратор MAX933.

Компаратор MAX933

В одном корпусе микросхемы «проживают» сразу два компаратора. Кроме собственно компараторов внутри микросхемы имеется встроенный источник опорного напряжения 1.182V. На рисунке он показан в виде стабилитрона, который уже подключен внутри микросхемы: к верхнему компаратору на инверсный вход, а к нижнему на прямой. Это позволяет легко создать многоуровневый компаратор по принципу «Мало», «Норма», «Много» (undervoltage/overvoltage detectors). Такие компараторы называются оконными, поскольку положение «норма» находится в «окне» между «мало» и «много».

Исследование компаратора программой Multisim

На рисунке 2 показано измерение опорного напряжения, произведенного с помощью программы – симулятора Multisim. Измерение проводится мультиметром XMM2, который показывает 1.182V, что полностью соответствует значению, указанному в Data Sheet компаратора. Вывод 5 HYST,- регулировка гистерезиса, в данном случае не используется.

С помощью переключателя S1 можно задавать уровень входного напряжения, причем, сразу на обоих компараторах: замкнутый переключатель подает на входы низкий уровень (меньше, чем опорное напряжение) как показано на рисунке 3, разомкнутому состоянию соответствует высокий уровень, — рисунок 4. Состояние выходов компараторов показываются мультиметрами XMM1, XMM2.

Комментарии к рисункам совсем излишни, — чтобы понять логику работы компараторов достаточно внимательно рассмотреть показания мультиметров и положение переключателя S1. Следует только добавить, что такую схему можно рекомендовать для проверки реального «железного» компаратора.

Схема проверки напряжения

Схема такого компаратора, показанного в Data Sheet, приведена на рисунке 5.

Для выходных сигналов пониженного напряжения (OUTA) и перенапряжения (OUTB) активным уровнем сигнала является низкий, о чем говорит подчеркивание сигналов сверху. Иногда для этих целей используется знак « — » или « / » перед названием сигнала. Эти сигналы можно назвать аварийными.

Сигнал POWER GOOD получается на выходе логического элемента И, когда оба сигнала аварии имеют уровень логической единицы. Активным уровнем сигнала POWER GOOD является высокий уровень.

Если хотя бы один из аварийных сигналов имеет низкий уровень, то сигнал POWER GOOD исчезнет,- станет тоже низким. Это лишний раз дает возможность убедиться, что логическая схема И для низких уровней является логическим ИЛИ.

Рисунок 5. Схема компаратора

Контролируемое входное напряжение подается через делитель R1…R3, величина резисторов которого рассчитывается с учетом диапазона контролируемых напряжений. Методика расчета приведена, даже с примером, в Data Sheet.

Для уменьшения дребезга во время переключения величина гистерезиса задается с помощью делителя R4, R5. Эти резисторы рассчитываются по формулам, также приведенным в Data Sheet. Для указанных на схеме значений, величина гистерезиса составляет 50mV.

Схема управления резервным питанием

Подобные схемы применяются, например, в системах сигнализации. Алгоритм работы этих схем достаточно прост. При пропадании сетевого напряжения охранная система переключается на работу от аккумуляторов, а при восстановлении сети вновь работает от блока питания, при этом осуществляется зарядка аккумуляторной батареи. Для осуществления такого алгоритма надо оценить, как минимум два фактора: наличие сетевого напряжения и состояние аккумулятора.

Функциональная схема управления показана на рисунке 6.

Рисунок 6. Схема управления резервным питанием на одной микросхеме

Выпрямленное напряжение +9VDC через диод подается на стабилизатор напряжения, от которого питается охранное устройство. Делитель R1, R2 является в данном случае датчиком сетевого напряжения, за которым следит нижний по рисунку компаратор с выходом OUTA. Когда сетевое напряжение есть, и находится в пределах разумного, на выходе нижнего компаратора логическая единица, которая открывает полевой транзистор Q1, через который заряжается аккумулятор. Этот же сигнал управляет индикатором работы от сети.

В случае пропадания или понижения сетевого напряжения, на выходе компаратора появляется логический ноль, полевой транзистор закрывается, прекращается заряд аккумулятора, индикатор работы от сети гаснет или приобретает другой цвет. Возможно также еще и появление звукового сигнала.

Заряженный аккумулятор через коммутирующий диод подключается к стабилизатору, и работа устройства продолжается в автономном режиме. Но чтобы уберечь аккумулятор от полного разряда, за его состоянием следит другой компаратор,- верхний по схеме.

Пока аккумулятор еще не разряжен напряжение на инверсном входе компаратора B выше опорного, поэтому на выходе компаратора низкий уровень, что соответствует нормальному заряду батарей. По мере разряда напряжение на делителе R3, R4 падает, и когда станет ниже опорного, на выходе компаратора установится высокий уровень, что укажет на разряд аккумулятора. Чаще всего такое состояние индицируется назойливым писком прибора.

Схема выдержки времени

Показана на рисунке 7.

Рисунок 7. Схема выдержки времени на компараторе

Работает схема следующим образом. При нажатии на кнопку MOMENTARY SWITCH конденсатор C заряжается до напряжения источника питания. Это приводит к тому, что напряжение на входе IN+ становится выше, чем опорное напряжение на входе IN-. Поэтому на выходе OUT устанавливается высокий уровень.

После отпускания кнопки конденсатор начинает разряжаться через резистор R , и когда напряжение на нем, а, следовательно, на входе IN+ упадет ниже опорного напряжения на входе IN-, на выходе компаратора OUT установится низкий уровень. При повторном нажатии на кнопку все повторяется еще раз.

Опорное напряжение на входе IN- устанавливается с помощью делителя из трех резисторов и при указанных на схеме номиналах составляет 100мВ. Этим же делителем устанавливается и гистерезис компаратора (HYST) в пределах 50мВ. Таким образом, конденсатор C разряжается до напряжения 100 – 50 = 50 мВ.

Ток потребления самого устройства невелик, не более 35 микроампер, в то время, как выходной ток может достигать 40 мА.

Выдержка времени рассчитывается по формуле R * C * 4.6 сек. В качестве примера можно привести расчет с такими данными: 2MΩ * 10µF * 4.6 = 92 сек. Если сопротивление указано в мегаомах, емкость в микрофарадах, то результат получается в секундах. Но это только расчетный результат. Фактическое время будет зависеть от напряжения источника питания и от качества конденсатора, от его тока утечки.

Несколько простых схем на компараторах

Основой схем, которые будут рассмотрены далее, является градиентное реле, — схема, реагирующая не на присутствие какого-либо сигнала, а на скорость его изменения. Одним из таких датчиков является фотореле, схема которого показана на рисунке 8.

Рисунок 8. Схема фотореле на компараторе

Входной сигнал получается с делителя, образованного резистором R1 и фотодиодом VD3. Общая точка этого делителя через диоды VD1 и VD2 подключена к прямому и инвертирующему входу компаратора DA1. Таким образом, получается, что на прямом и инверсном входе одно и то же напряжение, т.е. разницы между напряжениями на входах нет. При таком состоянии на входах чувствительность компаратора близка к максимальной.

Чтобы изменить состояние компаратора потребуется разница напряжений на входах в единицы милливольт. Это примерно, как столкнуть мизинцем в пропасть, висящий на краю камень. А пока на выходе компаратора присутствует логический ноль.

Если вдруг изменилась освещенность, напряжение на фотодиоде тоже изменилось, предположим, что в сторону увеличения. Казалось бы, что вместе с этим изменится и напряжение на обоих входах компаратора, причем сразу. Поэтому, желаемой разницы напряжений на входах не получится, а, следовательно, и не изменится состояние выхода компаратора.

Все бы это было так, если не обращать внимания на конденсатор C1 и резистор R3. Благодаря этой RC цепочке, напряжение на инверсном входе компаратора возрастет с некоторой задержкой относительно прямого входа. На время задержки напряжение на прямом входе будет больше, чем на инверсном. В результате на выходе компаратора появится логическая единица. Эта единица будет удерживаться недолго, как раз на время задержки, обусловленной RC цепочкой.

Подобное фотореле используется в тех случаях, когда освещенность меняется достаточно быстро. Например, в охранных устройствах или датчиках готовой продукции на конвейерах, — устройство будет реагировать на прерывание светового потока. Еще один вариант, — это как дополнение к системе видеонаблюдения. Если направить фотодатчик на экран монитора, то он будет фиксировать изменение яркости и включать, например, звуковой сигнал, привлекая внимание оператора.

Рассмотренное фотореле очень просто превратить в датчик изменения температуры, например в пожарной сигнализации. Для этого достаточно заменить фотодиод на терморезистор. При этом номинал резистора R1 должен быть равен номиналу терморезистора (обычно указывается для температуры 25C°). Схема этого датчика показана на рисунке 9.

Рисунок 9. Схема датчика измерения температуры на компараторе

Принцип и смысл работы совершенно такой же, как у описанного выше фотодатчика. Но в этой конструкции показано и простейшее выходное устройство, — это тиристор VS1 и реле K1. При срабатывании компаратора открывается тиристор VS1, которое включает реле K1.

Поскольку тиристор в данном случае работает в цепи постоянного тока, то даже при окончании управляющего импульса от компаратора тиристор останется открытым, а реле K1 включенным. Для отключения реле придется нажать кнопку SB1 либо просто обесточить всю схему.

Вместо терморезистора можно применить магниторезистор, например СМ-1, реагирующий, на магнитное поле. Тогда получится магниточувствительное градиентное реле. Магниторезисторы в прошлом XX веке применялись в клавиатурах некоторых ЭВМ.

Если применить другие датчики, то на базе градиентного реле можно легко изготовить совсем другие устройства, реагирующие на изменение электрического поля, на звуковые колебания. С помощью пьезодатчиков легко создать датчики удара, и сейсмических колебаний.

Достаточно просто с помощью компараторов получается преобразование «аналогового» сигнала в «цифровой». Подобная схема показана на рисунке 10.

Рисунок 10. Схема преобразования «аналогового» сигнала в «цифровой» с использованием компаратора

На рисунке 11 показана такая же схема, только полярность выходных импульсов у нее обратная по отношению к предыдущей. Это достигается просто другим включением входов.

Обе схемы преобразуют амплитуду входного сигнала в ширину выходного импульса. Такое преобразование достаточно часто используется в различных электронных схемах. Прежде всего, в измерительных приборах, импульсных блоках питания, цифровых усилителях.

Частотный диапазон устройств находится в пределе 5…200КГц, амплитуда входного сигнала в диапазоне 2…2,5В. При использовании германиевого диода преобразование амплитуды в ширину импульса начинается с уровня 80…90мВ, в то время как для кремниевого диода это значение составляет 250…270мВ.

Рабочая полоса частот устройства определяется номиналами конденсаторов C1, C2. Собранное из исправных деталей устройство не требует наладки и установки порога срабатывания.

Любите умные гаджеты и DIY? Станьте специалистом в сфере Internet of Things и создайте сеть умных гаджетов!

Записывайтесь в онлайн-университет от GeekBrains:

Изучить C, механизмы отладки и программирования микроконтроллеров;

Получить опыт работы с реальными проектами, в команде и самостоятельно;

Получить удостоверение и сертификат, подтверждающие полученные знания.

Starter box для первых экспериментов в подарок!

После прохождения курса в вашем портфолио будет: метостанция с функцией часов и встроенной игрой, распределенная сеть устройств, устройства регулирования температуры (ПИД-регулятор), устройство контроля влажности воздуха, система умного полива растений, устройство контроля протечки воды.

Вы получите диплом о профессиональной переподготовке и электронный сертификат, которые можно добавить в портфолио и показать работодателю.

Источник

Компаратор для зарядных устройств

Качели для зарядки свинцово-кислотных аккумуляторов.

Автор: Барсик
Опубликовано 15.09.2011
Создано при помощи КотоРед.
2011

Начитавшись в Интернете всякого про SLA (VRLA) аккумуляторы, решил испробовать алгоритм заряда стабильным током. Выглядит он так. Сначала идёт заряд стабильным током, величиной 0,1C. (где C — номинальная ёмкость аккумулятора в ампер-часах) Как только напряжение на аккумуляторе повысится до 14,5 вольт, зарядный ток выключается. Напряжение на аккумуляторе начинает самопроизвольно уменьшаться. Как только оно уменьшится до 13,1 вольта, снова начинается заряд током 0,1C и продолжается до тех пор, пока напряжение снова не повысится до 14,5 вольт. Зарядный ток выключается и остаётся выключенным, пока напряжение не понизится до 13,1 вольта. Затем зарядный ток включается опять, и т.д. Таким образом, получается бесконечный цикл заряд-пауза. Напряжение на аккумуляторе «качается» между 13,1 и 14.5 вольтами. Такой алгоритм давно известен и используется, например, в специализированной микросхеме, которую выпускают «Техасские Инструменты»: https://www.ti.com/lit/ds/symlink/bq2031.pdf У них этот алгоритм называется «Pulsed Current Algorithm».

Отмазка. Аффтар не несёт никакой ответственности за возможные последствия применения этих схем. Угробите аккумулятор — сами виноваты!

Схема зарядного устройства для SLA аккумулятора на 12V 7Ah приведена на рисунке.

Описание схемы.
На транзисторах VT2 и VT3 собран стабилизатор зарядного тока. Для управления стабилизатором тока используется счетверённый компаратор LM339 (DA2). Компараторы DA2-1 и DA2-2 следят за напряжением на аккумуляторной батарее GB1. DA2-1 отслеживает нижний уровень напряжения (13,1 вольта), а DA2-2 — верхний (14,5 вольта). Резисторы R1 — R6 образуют делители напряжения. Напряжение с выходов делителей сравнивается с опорным напряжением. Источник опорного напряжения сделан на параллельном стабилизаторе напряжения TL431 (DA1). Источник опорного напряжения имеет термокомпенсацию, чтобы с повышением температуры пороговые напряжения уменьшались из расчёта 5 милливольт на градус на банку. Датчиком температуры являются четыре диода 1N4007 (VD1 — VD4), соединённые последовательно. На компараторах DA2-3 и DA2-4 собран RS триггер, который запоминает последовательность переключения компараторов DA2-1 и DA2-2. Транзистор VT1 применяется для преобразования уровня напряжения на выходе компаратора DA2-4 в управляющее напряжение стабилизатора тока. Светодиоды HL1 и HL2 служат для индикации состояния зарядного устройства. Когда идёт заряд, светится HL2. Во время паузы светится HL1.

Как это всё работает.
Когда напряжение на аккумуляторе меньше чем нижний порог (13,1 вольта), то напряжения на входах компараторов 6 и 9, больше, чем на входах 7 и 8. ( Напряжение отсчитывается относительно общего провода GND ) Соответственно, на выходе DA2-1 устанавливается низкий уровень, а на выходе DA2-2 — высокий. На выходе DA2-3 устанавливается высокий уровень, а на выходе DA2-4 — низкий. Между выходом DA2-4 и плюсом питания Vcc начинает протекать ток через HL2, R15 и переход эмиттер-база VT1. HL2 начинает светиться, а транзистор VT1 открывается. Через открытый транзистор напряжение питания поступает на резисторы R13 и R16. Через резистор R16 напряжение поступает на затвор полевого транзистора VT3. VT3 начинает открываться. Когда ток через транзистор VT3 (и аккумулятор) достигнет примерно 700 мА, начнёт открываться транзистор VT2 и шунтировать цепь затвор — исток, что приведёт к снижению тока через полевой транзистор. Таким образом, установится стабильное значение зарядного тока. Стабилитрон VD7 защищает цепь затвор — исток от повышенного напряжения, и, при нормальной работе стабилизатора, ток не проводит. Диод VD8 предотвращает разряд аккумулятора при выключенном питании через транзистор VT3 и резисторы R18, R19.
По мере заряда аккумулятора, напряжение на нём возрастает. Как только оно достигнет нижнего порога, компаратор DA2-1 изменит своё состояние. На его выходе должен бы появиться высокий уровень, но фиг он там появится, поскольку на выходе DA2-4 низкий уровень и диод VD5 открыт. Поэтому, триггер на компараторах DA2-3 и DA2-4 сохраняет своё состояние, и заряд продолжается. Напряжение на аккумуляторе продолжает возрастать. Когда оно достигнет верхнего порога, компаратор DA2-2 изменит своё состояние. На его выходе появится низкий уровень, который изменит состояние триггера на противоположное. HL2 погаснет, транзисторы VT1 и VT3 закроются и заряд прекратится. Начнёт светиться HL1. С течением времени, напряжение на аккумуляторе самопроизвольно уменьшается. Как только оно уменьшится ниже верхнего порога, компаратор DA2-2 изменит своё состояние. Но высокий уровень на его входе не появится из-за того, что на выходе DA2-3 низкий уровень и диод VD6 открыт. Триггер сохранит своё предыдущее состояние. Снижение напряжения на аккумуляторе будет продолжаться. Как только напряжение достигнет нижнего порога, состояние компаратора DA2-1 изменится. На выходе появится низкий уровень, который изменит состояние триггера на противоположное. Снова включится заряд, и цикл повторится. Источник опорного напряжения имеет напряжение 4,8 вольта при комнатной температуре. Значение этого напряжения выбрано примерно равным напряжению двух банок кислотного аккумулятора. Кремниевые диоды датчика температуры имеют температурный коэффициент напряжения около 2 мВ на градус каждый. Таким образом, четыре диода должны обеспечить температурный коэффициент источника опорного напряжения равным 4 мВ на градус на банку. (на самом деле, получилось 5) Ток через диоды определяется резистором R8 и выбран равным 100 мкА.

Зарядное устройство питается от любого нестабилизированного источника питания, который может обеспечить ток 0,7 — 0,8 А. Напряжение питания Vcc должно быть не меньше 16 вольт. А с учётом пульсаций источника питания и нестабильности сети, где-нибудь около 18 — 19 вольт. Но не больше 35 вольт. Чем больше будет напряжение, тем больше мощность, рассеиваемая транзистором VT3.
Если планируется заряжать аккумулятор при комнатной температуре, то термокомпенсация не нужна. Вместо термодатчика из четырёх диодов надо включить резистор на 20 кОм.
Схема выдерживает непродолжительную переплюсовку аккумулятора. При этом светится светодиод HL2, как будто идёт заряд. На самом деле аккумулятор РАЗРЯЖАЕТСЯ током около 700 мА. При этом, на транзисторе VT3 рассеивается повышенная мощность. Будьте внимательны при подключении аккумулятора, а то ему (а может и транзистору тоже) настанет кирдык. И не говорите потом, что я вас не предупреждал.

Конструкция и детали.
Транзисторы VT1, VT2 — любые кремниевые, соответствующей структуры. Транзистор VT3 — любой относительно мощный полевик MOSFET с N каналом. Минимальное сопротивление канала роли не играет — он всё равно работает в линейном режиме. Транзистор VT3 должен быть обязательно установлен на радиатор. Какой величины радиатор — зависит от напряжения питания. Стабилитрон VD7 — любой, с напряжением стабилизации от 8 до 15 вольт. Диод VD8 — любой, который не сильно греется при токе 0,7 А. Лучше, чтобы он был ампера на 3. Остальные диоды опять же любые, кремниевые. Резистор R18 должен иметь мощность не менее 1 Вт. Компараторы DA2 могут быть любыми, но обязательно должны иметь выход с открытым коллектором. Использовать вместо них операционные усилители недопустимо! Конструкция датчика температуры — любая, но лучше, чтобы диоды были в герметичной упаковке. Схема собрана на универсальной плате. Печатная плата не разрабатывалась.

Налаживание.
Аккумулятор не подключать. Подать питание. Проверить источник опорного напряжения. Напряжение между анодом и катодом DA1 (TL431) должно быть 4,8 вольта при комнатной температуре. Требуемое напряжение подбирается резистором R3. Движок подстроечного резистора R2 установить в верхнее по схеме положение (максимальное напряжение верхнего порога). Движок подстроечного резистора R5 установить в нижнее по схеме положение (минимальное напряжение нижнего порога). Если всё собрано правильно, светодиоды HL1 и HL2 должны начать попеременно мигать с частотой несколько герц. Проверить работу стабилизатора тока. Вместо аккумулятора подключить эквивалент нагрузки — мощный резистор сопротивлением 10 — 12 Ом и мощностью 6 — 10 ватт. Светодиод HL2 должен светиться непрерывно, а HL1 должен погаснуть. Убедиться, что ток через эквивалент нагрузки примерно равен 600 — 700 мА. Подбором резистора R19 установить ток равным 700 мА. Точное значение тока устанавливать не имеет смысла. Точность +/- 50 мА вполне достаточна. Убедиться, что при изменении сопротивдения — эквивалента нагрузки, ток не меняется. Подключить аккумулятор, а к аккумулятору вольтметр. Лучше, если аккумулятор уже заряженный — не придётся долго ждать, пока напряжение на нём достигнет 14,5 вольта. Как только напряжение станет равным 14,5 вольта, поставить движок подстроечного резистора R2 в такое положение, чтобы светодиод HL2 погас, а HL1 засветился. Напряжение на аккумуляторе начнёт уменьшаться. Как только оно уменьшится до 13,1 вольта, поставить движок подстроечного резистора R5 в такое положение, чтобы светодиод HL1 погас, а HL2 засветился. Проследить, в каких пределах качается напряжение, и подстроить пороги поточнее. Собственно, всё.

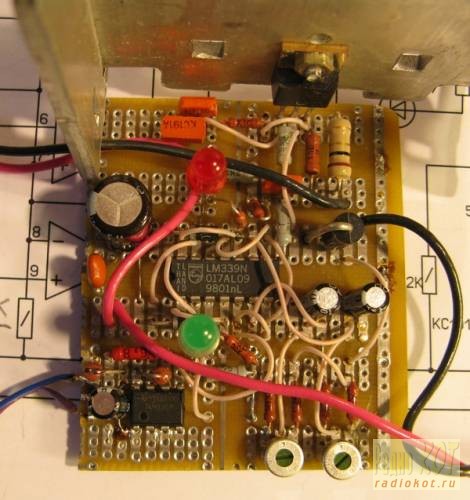

То, что получилось у меня, показано на фотографии.

Да. Некоторые граждане коты, конечно возмутятся и скажут: «Хочу схему не с общим плюсом питания, а с общим минусом!». Пожалуйста. Их есть у меня. Только придётся поискать полевик с P каналом. Схема на рисунке. Но я её ещё не макетировал. Но должна работать точно так же.

И в заключение. В Интернете говорят, что с помощью зарядника типа «качели», можно уменьшить сульфатацию. Для этого параллельно аккумулятору вешают нагрузку, которая отъедает от него ток в размере 0,05C. Поскольку зарядник даёт ток 0,1C, заряд таки происходит током 0,05C, а в паузе происходит разряд таким же током. Может, соотношение зарядного и разрядного тока должно быть иным. Не знаю. Не пробовал. Нету у меня засульфатированного аккумулятора.

Источник

Компаратор напряжения: как работает и примеры схем

В электронных приборах часто можно встретить различные интегральные микросхемы. Одной из них является компаратор. Его применение очень обширно: начиная от сигнализационных датчиков и заканчивая промышленной и автомобильной электроникой. Зная, как работает компаратор, можно самостоятельно собрать различные интересные схемы, например, зарядное устройство, индикаторный узел или даже генератор.

Описание и схемотехника

Несмотря на кажущуюся простоту, компаратор — куда более интересное устройство, чем может показаться на первый взгляд. В электронике им называют логическую микросхему, предназначенную для сравнения между собой двух электрических сигналов, подающихся на его вход. В зависимости от результатов этого измерения изменяется режим работы прибора.

Термин «компаратор» произошёл от латинского слова «comparare», что дословно переводится на русский язык как сравнивать. Конструктивно устройство может выпускаться в различных корпусах, например, DIP, SOIC, SSOP. Простейшего вида сравнивающий элемент имеет два аналоговых входа и один цифровой выход. В основе его работы лежит дифференциальный каскад, имеющий высокий коэффициент усиления. Поэтому компараторы широко используются в оборудовании, предназначенном для измерения или преобразования аналогового сигнала в цифровой (АЦП).

На схемах и в технической литературе графически устройство обозначается в виде равнобедренного треугольника с тремя выводами. С одной стороны выводы подписываются знаками «+ » и «— », соответственно обозначающими неинвертирующий вход и инвертирующий, а с другой — изображается выход, который маркируется символом Uout.

Когда на прямом входе ( «+ ») микросхемы уровень сигнала будет больше, чем на инверсном ( «— »), то на её выходе образуется устойчивое значение. В зависимости от схемотехнического решения компаратора это значение может принимать вид логического ноля или единицы. В цифровой электронике за единицу считается сигнал, уровень напряжения которого составляет пять вольт, а за ноль принимается его отсутствие. То есть состояние выхода устройства определяется как высокое или низкое. Но на практике же за логический ноль принимается значение разности потенциалов до 2,7 В.

Один из входных сигналов, подаваемых на прибор, называется опорным или пороговым напряжением. Именно с этим значением и сравнивается величина сигнала на втором входе. Опорное напряжение может подаваться как на инверсный, так и прямой вход. В зависимости от этого компараторы называются инвертирующими или неинвертирующими. Когда прибор работает с одним опорным напряжением, его называют однопороговым, а если с разным — многовходовым.

Характеристики прибора

По сути, устройство можно рассматривать как простой вольтметр или АЦП. Компаратор, как и любой электронный прибор, имеет ряд технических характеристик, которые можно разделить на два вида: статические и динамические.

К статическим параметрам относятся следующие характеристики:

1. Предельная чувствительность обозначает пороговые величины сигнала, которые прибор идентифицирует на входе и изменяет потенциал своего выхода на логический ноль или единицу.
2. Величина смещения определяется передаточным моментом устройства относительно идеального положения.
3. Входной ток — максимальное его значение, которое может пройти через любой вывод, не повредив устройства.
4. Выходной ток — значение тока, появляющееся на выходе при переходе устройства в состояние единицы.
5. Разность токов — это величина, находимая при вычитании значений токов, протекающих при закороченных входах.
6. Гистерезис — разность уровней входного сигнала, приводящая к изменению устойчивого состояния на выходе.
7. Коэффициент снижения синфазного сигнала определяется отношением синфазного и дифференциального сигнала, приводящим к переключению режима работы компаратора.
8. Входной импеданс — полное сопротивление входа.
9. Минимальная и максимальная рабочая температура — диапазон, в котором технические параметры устройства не изменяются.

Важной же динамической характеристикой является время переключения tn. Она определяется интервалом времени от начала сравнения входного сигнала до момента, при котором на выходе компаратора наступает противоположное устойчивое состояние. Это время определяется при одном значении порогового напряжения и его скачке на противоположном входе. Этот интервал времени разделяется на две части — задержки и нарастания.

Все значимые параметры компаратора представляются в виде переходной характеристики. Это график в декартовой плоской системе координат, в которой по оси Х указывается время в наносекундах, а Y — входное и выходное напряжение в вольтах.

Устройство и принцип работы

Схемотехника устройства построена на базе дифференциального операционника с довольно большим коэффициентом усиления. Её различия с простым линейным усилителем заключаются в выполнении входного и выходного каскада.

Вход устройства выдерживает сигнал в широком диапазоне до значений источника питания и полный интервал синфазных напряжений. Выход компаратора совместим с технологиями ТТЛ и ЭСЛ из-за возможности выполнения этого каскада на транзисторе с открытым коллектором. При работе устройства не используется отрицательная обратная связь как в операционном усилителе, а, наоборот, выход охватывается положительной связью, формирующей гистерезисную передаточную характеристику.

Двухпороговый компаратор называется триггером Шмита или троичным. Для сравнения в нём используется два напряжения. Сигналы в двоичном компараторе разделяются на три диапазона:

1. Urf2 > Urf1;
2. Uout1 = 0 при Uin Uref1;
3. Uout2 = 0 при Uin Uref2.

Uref — напряжение нижнего и верхнего порогов переключения, Uout — уровень выходного сигнала, Uin — напряжение на входе прибора.

Внутренняя схема устройства представляет собой усилитель, собранный на транзисторах VT1-VT2, который нагружен каскадом VT5-VT6, включённым по схеме с общим эмиттером. Через дополнительный ключ VT4 происходит управление коллекторным режимом работы входного сигнала. А через транзистор VT7, работающий в диодном режиме, контролируется уровень сигнала на VT8, что позволяет добиваться его независимости от изменений напряжения питания. Ключи VT5 и VT6 соединяются со стабилитроном VD1. Поэтому через повторитель VT8 входной сигнал поступает на выход с коллекторного вывода VT6.

Если входной сигнал не превышает один вольт, то транзистор VT6 закрыт, а VT5 находится в режиме насыщения. Выходной сигнал не сможет превысить четырёх вольт, так как при большей величине откроется диод. При обратном знаке VT6 насытится, и напряжение на выходе станет равным нулю. В современных устройствах используется стробирующий выход или триггеры-защелки, то есть элементы, контролирующие выход компаратора при обнаружении синхроимпульса. Результаты сравнения могут появляться в двух видах: во время строба или в паузах между импульсами.

Простые конструкции

На практике компараторы напряжения нашли широкое применение в радиоэлектронных схемах различного направления. В радиомагазинах можно встретить довольно большое количество различных микросхем. Но наиболее часто используемыми микросхемами среди радиолюбителей являются:

• LM311;
• К554СА3;
• LM339;
• MAX934.

Они доступны в продаже, а их стоимость более чем демократична. Такие компараторы отличаются широким диапазоном входного напряжения и могут работать при однополярном и двуполярном питании.

К выходу устройства может подключаться любая нагрузка с током потребления, обычно не превышающим 50 мА. Это может быть реле, резистор, светодиод, оптрон или любые исполнительные устройства, но с ограничивающими ток элементами. А также возможно подключить и индуктивную нагрузку, но она обычно в этом случае шунтируется диодами. Для работы устройства применяются источники питания с выходным напряжение 5−36 вольт.

Фотореле контроля

Такое реле собирается навесным монтажом. Его можно использовать в охранной системе или для контроля уровня освещённости. Работа схемы заключается в следующем. Входное напряжение поступает на делитель, состоящий из R1 и фотодиода VD3. Их общая точка соединения через ограничительные диоды VD1 и VD2 подключается к входам компаратора DA1. В результате этого разница потенциалов на входе устройства отсутствует, а значит, и чувствительность прибора максимальная.

Для того чтобы сигнал на выходе инвертировался, понадобится создать разницу на входе всего в один милливольт. Из-за того, что к инверсному входу подключён конденсатор С1 и резистор R1, величина напряжения на нём будет возрастать с небольшой задержкой, равной времени заряда конденсатора.

Но этого времени хватит, чтобы на выходе появилась логическая единица, которая перестроит режим работы реле подключённого в качестве нагрузки. Как только освещение опять поменяется, ситуация повторится. Таким образом, направив фотореле на какое-то место, в случае изменения его освещённости на входах компаратора появится разность напряжения. Соответственно будет изменяться и работа реле, к которому может подключаться различного рода нагрузка.

Зарядный блок

Выполненный блок питания из исправных элементов начинает работать сразу. Его настройки сводятся лишь к установке номинального тока заряда и порогов срабатывания компаратора. При включении устройства загорается зелёный светодиод, обозначающий подачу питания. Во время зарядки должен же постоянно светиться красный светодиод, который потухнет, как только аккумулятор зарядится.

Подаваемое напряжение от блока питания регулируется R2, а ток зарядки выставляется R4. Настройка происходит с помощью резистора на 150 Ом, включающегося параллельно контактам держателя батарейки. Сам аккумулятор в него не ставится. Транзистор VT1 устанавливается на радиатор, вместо него можно использовать аналог КТ814Б.

Такую схему придётся собирать на печатной плате, но в итоге её размер не должен превысить 50 х 50 мм.

Можно собрать схему попроще, используя принцип работы стабилизатора тока. Подача опорного напряжения на вход LM358 происходит через стабилитрон. Второй вход микросхемы подключается после датчика тока. Если к выходу компаратора подключить разряженный аккумулятор, то в цепи начнёт возрастать ток, а часть напряжения упадёт на низкоомном резисторе.

Между двумя входами микросхемы возникнет разность напряжения. Схема начнёт компенсировать это различие, увеличивая силу тока на выходе. В процессе заряда аккумулятора напряжение на входе начнёт уменьшаться, что приведёт к снижению тока в цепи. Как только батарея зарядится, транзистор VT1 закроется и нагрузка отключится. Ток заряда же ограничивается с помощью изменения сопротивления R1.

Кварцевый генератор

Такой генератор прямоугольных импульсов, собранный по схеме на отечественном компараторе K544C3, работает на тактовой частоте 32768 Гц. Схема будет работоспособной в диапазоне входного напряжения от 7 до 11 вольт. Частота задаётся кварцем ZQ1, но для работы устройства свыше 50 кГц понадобится уменьшить сопротивление R5 и R6.

При замыкании второго вывода с нулевым проводом выход компаратора оказывается включённым по схеме с открытым коллектором, в которой R7 является нагрузкой. Подстройка частоты выполняется с помощью C1. За счёт резистора R4 происходит автозапуск генератора. Изменяя сопротивление R2, меняется скважность импульсов.

Подбирая ёмкости С1 и С2, генератор можно использовать как бесконтактный датчик жидкости. В качестве детектора для этого понадобится использовать микроконтроллер с программным обеспечением. Хотя можно применить и ещё один компаратор, который будет регистрировать изменения, выпрямленного диодами напряжения.

Таким образом, компаратор напряжения предназначен для сравнения уровней сигналов на своих входах. Если они начинают различаться, то в зависимости от этой разности выход устройства изменяет своё состояние. Этим их свойством и пользуются разработчики, конструируя различные электроприборы.
